שיטות בדיקה לא הורסות
רדיוגרפיה
רדיוגרפיה הינה שיטת בדיקה לא הרסנית המספקת מידע על אי רציפויות בנפח החומר הנבדק.
מקור קרינה רדיואקטיבית בתצורת קרני X או גמא עומד מצידו האחד של החלק הנבדק בעוד שסרט צילום או מסך דיגיטלי נמצאים מצידו השני. הקרינה חודרת אל החומר הנבדק ומשליכה על גבי סרט הצילום תשליל של מצבו המבני. תשליל זה מפותח ומפוענח על ידי מפענח מוסמך בהתאם לקריטריוני תקינה המתאימים למוצר הנבדק.
יישומי השיטה:
- בדיקת טיב ריתוכים (צנרת, מיכלים, קונסטרוקציות וכו')
- בדיקות תכולת אלמנטים מבטון (זיון)
- בדיקת טיב יציקות וחישולים
- בדיקות טיב מעגלים מודפסים
- מיפוי ירידת עובי דופן
- מיון הרכב כימי של חומרים
- תכולת חומר זר במזון וטקסטיל
אולטרסאונד

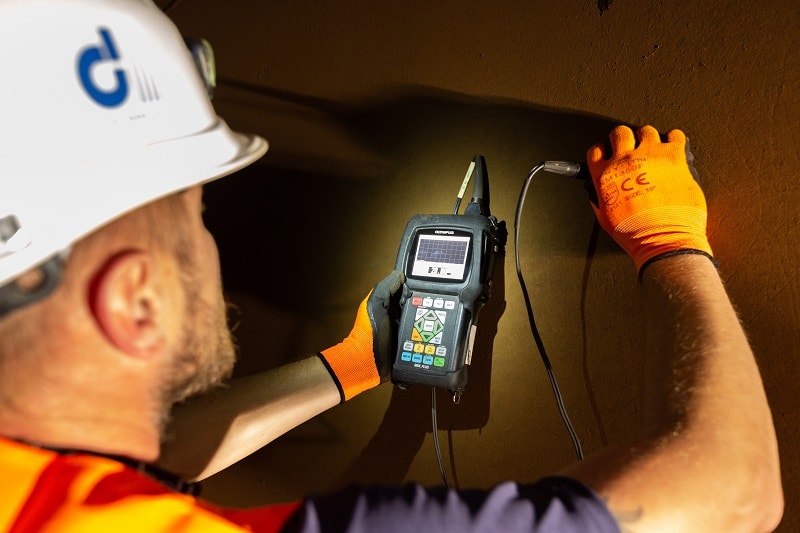

גלים על קוליים המשודרים אל תוך החומר חוזרים אל הגשש בנקודות זמן שונות כפונקציה של מיקום אי הרציפויות שגרמו להחזרים אלה. ההחזרים מוצגים על הצג ומפוענחים ע"י כוח אדם שהוכשר לכך בהתאם לדרישות תקינת המוצר. ניתן לאתר פגמים פנימיים כגון סדקים, בועות, חוסר התכה, חוסר חדירה, התכווצויות, הפרדות, המצאות קורוזיה, ומדידות עובי דופן של מוצרים.
יישומי השיטה:
- מדידות עובי דופן
- בדיקת איכות לפחים וחומרי גלם מתכתיים
- בדיקות למוצרים בשימוש
- בדיקות בתחזוקה
- בדיקת ריתוכים
- בדיקות סדקים וטיב הבטון
חלקיקים מגנטיים

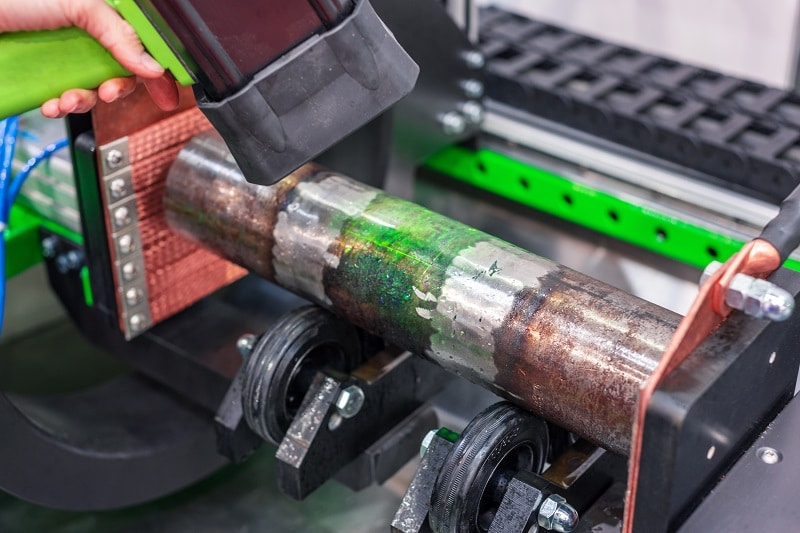

שיטת הבדיקה מבוססת על מגנוט האובייקט הנבדק ופזור חלקיקים פרומגנטיים בגודל של מספר מקרונים הצבועים בצבע בעל ניגודיות גבוהה.
החלקיקים מתרכזים באזור הפגם והופכים אותו לנראה לעין באמצעות תהליכים שונים.
יישומי השיטה:
- בדיקת אביזרי תעופה
- בדיקות אביזרים בתעשיית הרכב
- בדיקות במנופים ואביזרי הרמה
- בדיקת חומר גלם
- בדיקת ריתוכים
- בדיקת יציקות
נוזלים חודרים

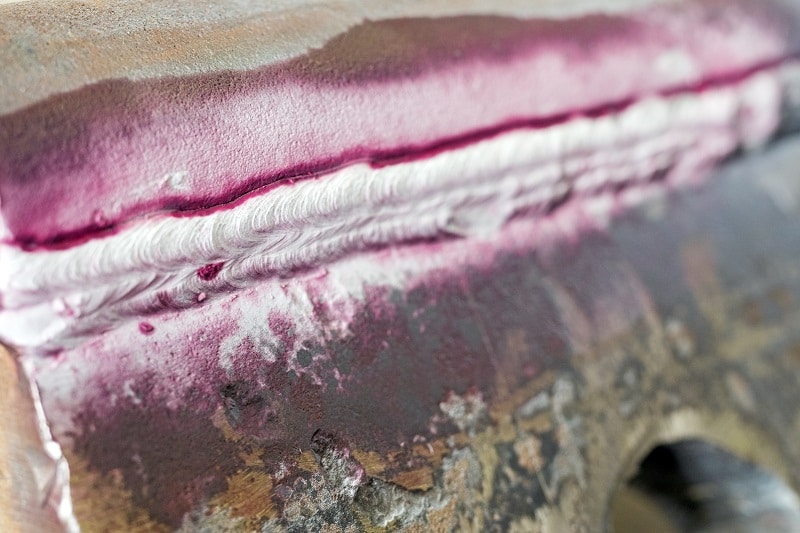

שיטת הנוזלים החודרים (זייגלו) מיועדת לגילוי פגמים הפתוחים לפני השטח בלבד ע"י יציאה של צבע חודרן נראה לעיין או צבע פלואורסצנטי החוצה מתוכם. לאחר זמן המתנה מספק, הנוזל החודר העודף מוסר מפני השטח, וחומר פיתוח מיושם על מנת לשלוף את הנוזל מתוך הפגמים ולהעצים את העדות הוויזואלית, לצורך הגברת רגישות הבדיקה.
יישומי השיטה:
- בדיקת אביזרי תעופה
- בדיקות אביזרים בתעשיית הרכב
- בדיקות במנופים ואביזרי הרמה
- בדיקת מוצרי קרמיקה, זכוכית ופלסטיק
- בדיקת ריתוכים
- בדיקת יציקות
בדיקות ויזואליות
בדיקות ויזואליות משמשות לבחינת איכות ורציפות החומר, הן דורשות ציוד חיזיון ותאורה מספקים ומיומנות הבחנה של הבודק .
בדיקות אלה לעיתים מתוגברות באמצעי עזר כגון מדידי גיאומטריית ריתוך, אמצעי הגדלה, וידאוסקופים לאזורים בעלי מוגבלות נגישות ועוד.
ככלל, כמעט כל בדיקה לא הורסת מלווה בבדיקה ויזואלית מקדימה.
זרמי ערבולת
זרמי ערבולת (Eddy Current) היא שיטת בדיקה לא הורסת המשתמשת בהשראת שדה מגנטי בפריט מתכתי לצורך איתור אי רציפויות, בעיקר סדקים, קורוזיה מקומית או שינויי מוליכות בחומר.
יישומי השיטה:
- בדיקת מוליכות חשמלית לזיהוי נתכים
- בדיקות לגילוי סדקים בענף התעופה

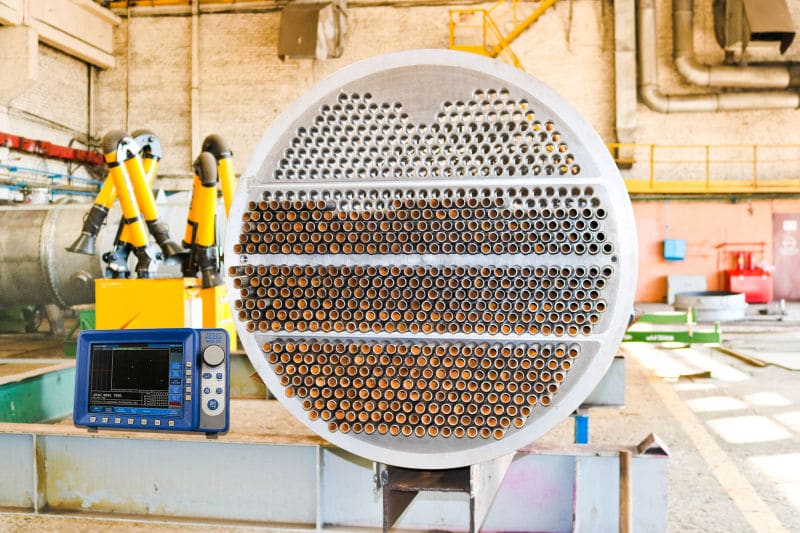

- בדיקות לגילוי קורוזיה וסדקים בצנרת מחליפי חום
- בדיקות עובי ציפוי וצבע
- גילוי מתכות ועצמים חבויים
